⌨️ 猶如城市的燈火

鍵盤內的燈光效果如同城市裡縱橫交錯的路燈，道路早已鋪好，電線也早已接通，但夜晚來臨時，所有街燈卻固定按照工廠預設的次序點亮，沒有節奏，直到我請 AI 照我的需求編寫了 QMK 韌體 (Quantum Mechanical Keyboard) 刷入鍵盤，那一刻，每顆按鍵下的 LED燈都照著我想要的節奏亮起舞，猶如城市的燈火閃爍。

我讓 Enter鍵和 Esc 鍵可以像水波一樣向外擴散，開啟大寫按鍵 CapsLock 的提示燈不再侷限於一個小亮光，而是全部開啟，照亮整支鍵盤。

這篇文章記錄的是我如何把 Keychron K Max 系列鍵盤的燈光完全交給 QMK 控制，並寫出符合自己需求的燈光邏輯，這過程其實不難，但有幾個關鍵點可能會踩坑，如果沒避開，很容易卡住。

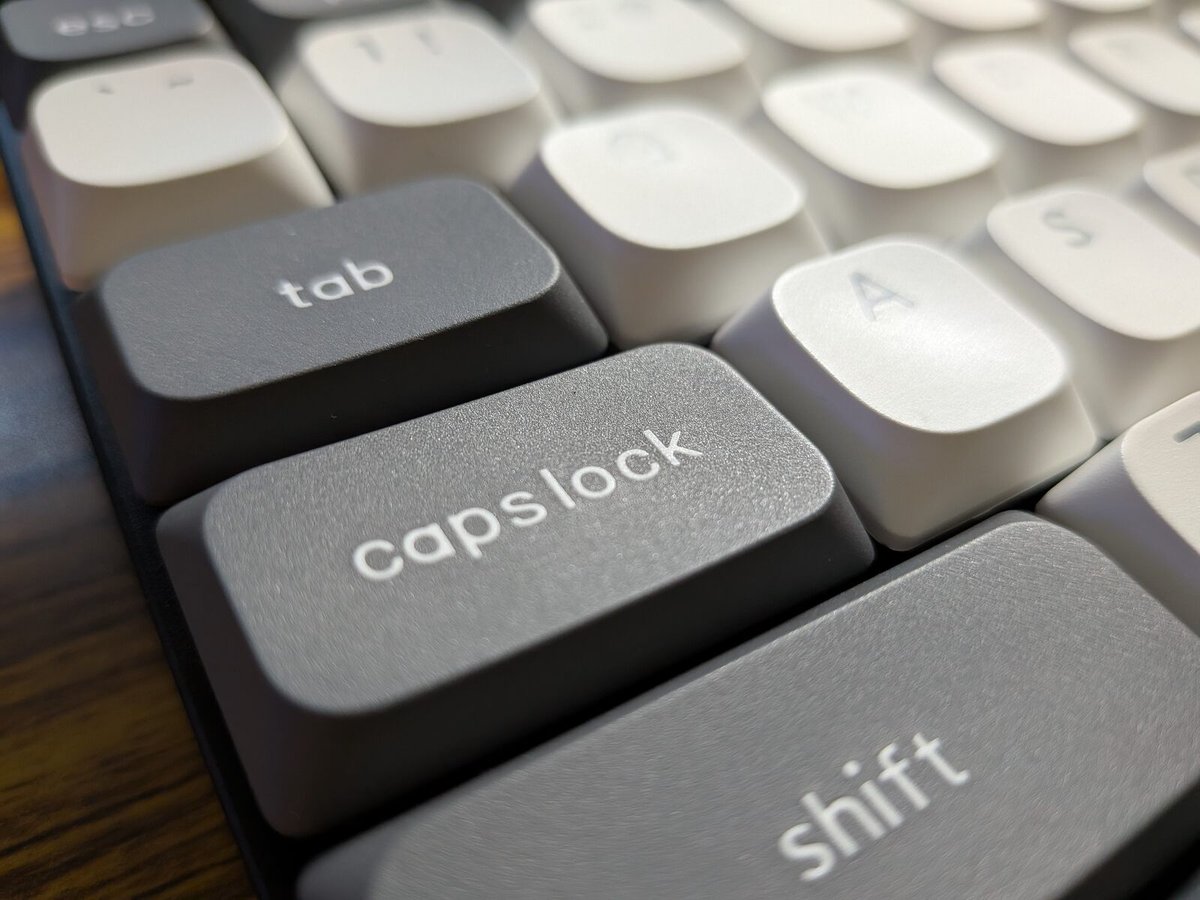

📟 CapsLock 鍵是遺跡

使用鍵盤打字時，很好奇為什麼鍵盤左邊會有一顆 Caps Lock？這是一個使用率不高卻又佔據著鍵盤好位置的按鍵，它在那裡常常讓人不小心按到而開啟字母大寫的功能，這在輸入密碼時容易誤觸而未察覺，很不方便。

原來，這是打字機時代留下來的遺跡，早期打字機要換大寫時，並沒有像現在這樣方便，輕輕一按 Shift 鍵 + 字母即可暫時輸出大寫字母，直到放開為止，所以，需要一個鎖定大寫的功能，於是出現了 Caps Lock 鍵，按下它時，所有字母都會變成大寫，不過，在現代電腦世界很少需要長時間輸入大寫，也頗常誤按 CapsLock，那麼，該拿這顆鍵怎麼辦呢?

把 CapsLock 改成 Esc；

原 CapsLock 移至 FN 層

因為在 Linux 作業系統和終端機裡，很常需要用到 Esc 鍵，使用文字編輯器 vim 寫腳本時也很常用到 Esc，反而很少使用 CapsLock ，所以，把 CapsLock 改成 Esc 的好處是不會誤觸 CapsLock，在保護手腕上，讓 Esc 變得更好按、手指移動距離更短。

透過 VIA 改鍵

原來的 CapsLock 則移到 FN 層，也就是按下組合鍵Fn鍵 + CapsLock = 開啟字母大寫。

鍵位配置可以透過鍵盤官網 Keychorn Laucher 的 VIA 修改 (VIA configurator 重新對應鍵盤配置)，或者像我在該網頁上匯入寫好的鍵位腳本 Keymap-K3 Max White-6-18-12.json。總之，透過 VIA 改鍵的好處是 keymap 存在鍵盤 EEPROM，往後更新韌體也不會消失。

🖥️ 自由軟體 QMK

修改燈光的邏輯則透過 QMK 來操作。

QMK 是 Quantum Mechanical Keyboard 的縮寫，是一個完全開源的鍵盤韌體，開源（Open Source）是開放源始碼的意思，也是自由軟體在做的事，這讓任何人都可以查看程式碼、修改、編譯、分享自己的程式，讓各種功能配合著燈光閃爍，可以當作提示，非常實用。簡言之，QMK 就像鍵盤世界的 Linux 高度自由，可以隨您的需要客製化專屬的鍵盤。

💡 燈光設計

這次設計三個按鍵的燈光效果，不論在何種燈光模式按下：

💯 FN + Caps Lock

整個鍵盤會恆亮且亮度中等，藉此提醒目前是大寫模式。

💯 Enter

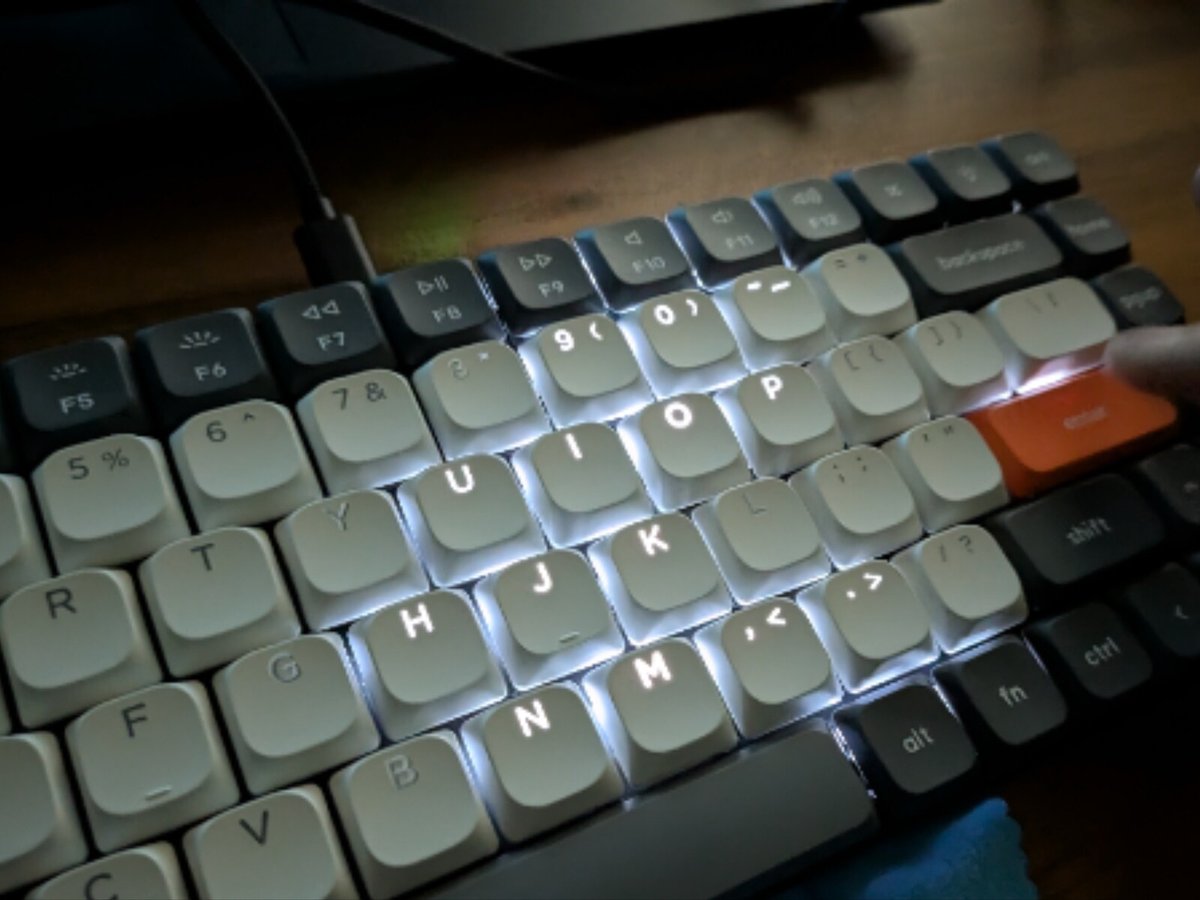

按 Enter 觸發白色燈光 / RGB是淡綠色波浪紋，燈光從 Enter 鍵向整個鍵盤擴散，像湖泊水花濺出。

💯 Esc

按 Esc 觸發白色燈光 / RGB是紅色波浪紋，燈光從 Esc 鍵向右下擴散，像雨水落入湖面。

📄 自動化腳本

整個流程其實可以通用且自動化，只要您有 Keychron K MAX 系列的鍵盤，不論是何種燈光皆適用。

我請 AI 寫了一支腳本 keychron_kmax_qmk.sh 功能包括：

自動偵測鍵盤型號（適用於 K MAX 系列）
自選鍵盤為 RGB 或白光
生成燈光程式
編譯
手動 DFU 後刷入 QMK

腳本完整內容放在 Github 的 repo

在腳本所在的目錄開啟終端機輸入檔名即完成了，真的很好用：

./keychron_kmax_qmk.sh

🔌 進入 DFU 模式

鍵盤刷入 QMK firmware (韌體。想成是硬體和軟體中間的那一層中介角色) 之前需要進入 DFU (Device Firmware Update)，步驟如下：

拔掉鍵盤 USB
按住 Esc鍵約3秒
插回 USB
持續按住約 3 秒
放開 Esc鍵

然後在終端機輸入指令確認：

lsusb | grep df11

如果看到 0483:df11 代表鍵盤已進入 DFU。

💾 刷入韌體

進入 DFU後，刷入指令如下：

sudo dfu-util \
-a 0 \
-d 0483:df11 \
-s 0x08000000:leave \
-D firmware.bin

成功刷入後，鍵盤重新啟動就完成了！

💡 光的軌跡

每一次按鍵，都會在這親手打造的城市裡留下光的軌跡，而這一切之所以可能，是因為 QMK 是開源的，沒有專有軟體設計好的按鈕，讓人只能照著規定好的設計走，因此，QMK 帶來獨一無二的城市設計圖不屬於某家公司，乃是屬於所有願意動手的人。

✏️ 後記：

可能的坑

在寫腳本時發現燈光程式寫好了，但完全沒有反應，一問之下得知 Keychron K Max 系列的鍵盤預設 LED Matrix LED¹ 是關閉的，也就是是少了一行：

LED_MATRIX_ENABLE = yes

如果沒有這行，QMK 的燈光引擎根本沒有啟動，所以程式存在但永遠不會執行，這是最常見的坑。

寫入 LED_MATRIX

LED_MATRIX_ENABLE = yes 這條指令要寫在 keymap 目錄建立的 rules.mk，我的路徑是 ~/qmk_firmware/keyboards/keychron/k3_max/ansi/white/keymaps/bengju_a/rules.mk

用文字編輯器 vim 確認並寫入以下指令：

VIA_ENABLE = yes
LED_MATRIX_ENABLE = yes
LED_MATRIX_CUSTOM_USER = yes

這三行是整個燈光系統的開關。

註譯：LED Matrix LED 矩陣控制系統，它知道每顆 LED 的位置、亮度和顏色並負責動畫。 ↩︎
